Palan électrique à chaine 230v - Delta DMS

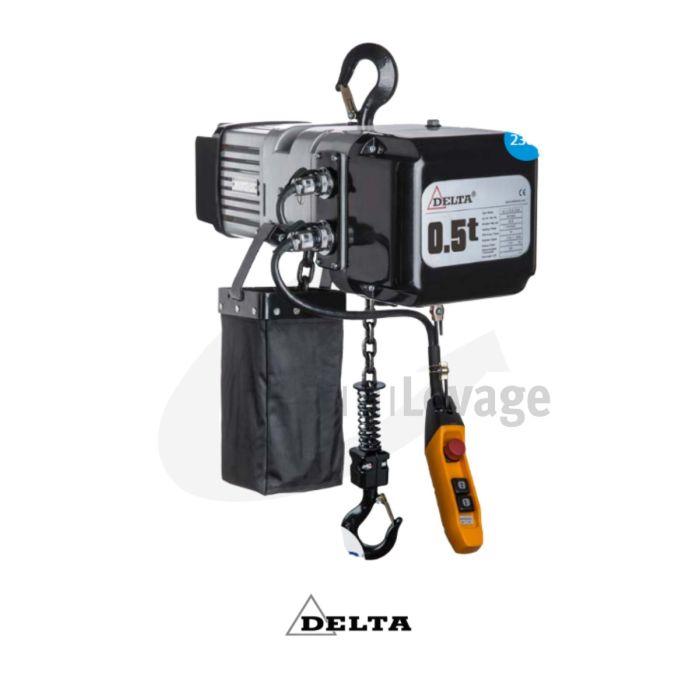

Palan électrique à chaîne DELTA® DMS pour la manutention de marchandises en environnement industriel, disponible en CMU 0,5 t, 1 t ou 2 t.
- Commande 24V avec arrêt d’urgence pour une utilisation plus sûre au quotidien.
- Chaîne galvanisée RUD® (EN 818-7-DAT/DT) et crochet pivotant avec linguet de sécurité.
- Frein électromagnétique à ressort : maintien de la charge en cas de coupure de courant.
- Boîtier IP55 et commande IP65 pour les usages en atelier/industrie.
En stock
- SKU
- AMD.0.0000-config
Description
Le palan électrique à chaîne DMS est conçu pour couvrir une large gamme d’applications industrielles. Son boîtier robuste en aluminium avec couvercles acier facilite l’intégration en atelier, tandis que la lubrification permanente de la transmission contribue à un fonctionnement silencieux et régulier.
Côté utilisation, le palan est livré avec boîtier de commande, câble d’alimentation et boîte à chaîne, et intègre une commande 24V avec arrêt d’urgence. La sécurité est renforcée par un embrayage à friction réglable contre la surcharge, un frein électromagnétique à ressort (maintien de la charge en cas de panne de courant) et des fins de course électro-mécaniques haut/bas.
Le DMS est conforme à la Directive Machines 2006/42/CE et fourni avec certificat de contrôle, déclaration CE de conformité et mode d’emploi. Il est destiné au levage de marchandises (non utilisable pour soulever ou transporter des personnes).
Caractéristiques techniques
Général
- Tension de fonctionnement
- 230V / 50Hz / 1Ph (SG.0.DMS.XXXXX) ; 110V / 50Hz / 1Ph (SG.0.DMS110.XXXXX)
- Vitesse
- Simple vitesse
- Indice de protection
- Boîtier IP55 ; commande IP65
- Classification
- M5/2m (ISO/FEM)
- Cycle de service / démarrages par heure
- 40% / 240
- Classe d’isolation
- F
- Température de fonctionnement
- -10°C à +40°C
- Type de charge
- Marchandises uniquement (pas de personnes)
Sécurité / protection
- Commande 24V avec arrêt d’urgence
- Protection surcharge : embrayage à friction réglable
- Frein : frein à ressort électromagnétique
- Fin de course : électro-mécanique supérieur et inférieur
Chaîne
- Chaîne de levage galvanisée RUD® selon EN 818-7-DAT/DT
Variantes DMS (sur crochet)

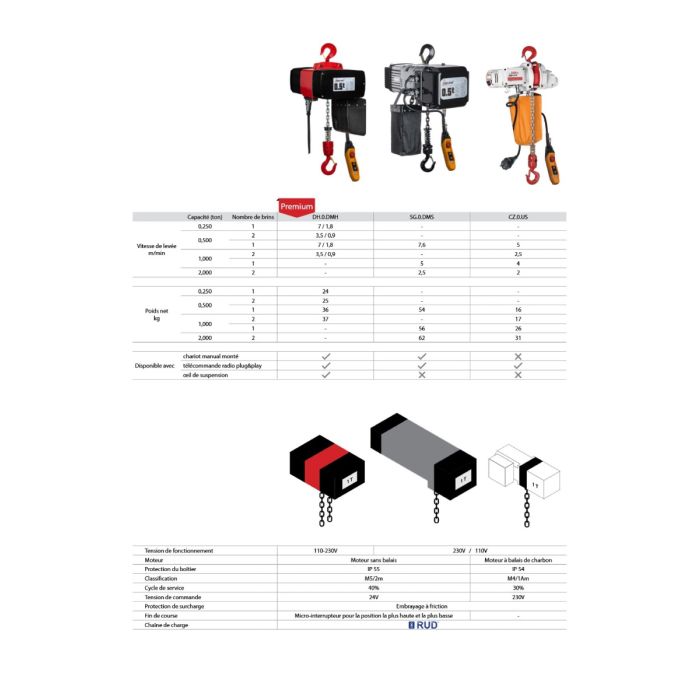

| Référence | CMU | Vitesse | Chaîne | Brins | Puissance | Poids net | Poids suppl. | Dimensions (mm) |
|---|---|---|---|---|---|---|---|---|
| SG.0.DMS.00501 | 0,500 t | 7,6 m/min | Ø 6,3×19 | 1 | 1,2 kW | 54 kg | 0,86 kg/m | A389 B353 C214 D142 E102 H443 J40 K25 |
| SG.0.DMS.01001 | 1,000 t | 5 m/min | Ø 8×24 | 1 | 1,2 kW | 56 kg | 1,4 kg/m | A389 B353 C214 D142 E102 H533 J45 K31 |
| SG.0.DMS.02201 | 2,000 t | 2,5 m/min | Ø 8×24 | 2 | 1,2 kW | 62 kg | 2,8 kg/m | A389 B353 C214 D142 E102 H702 J53 K38 |

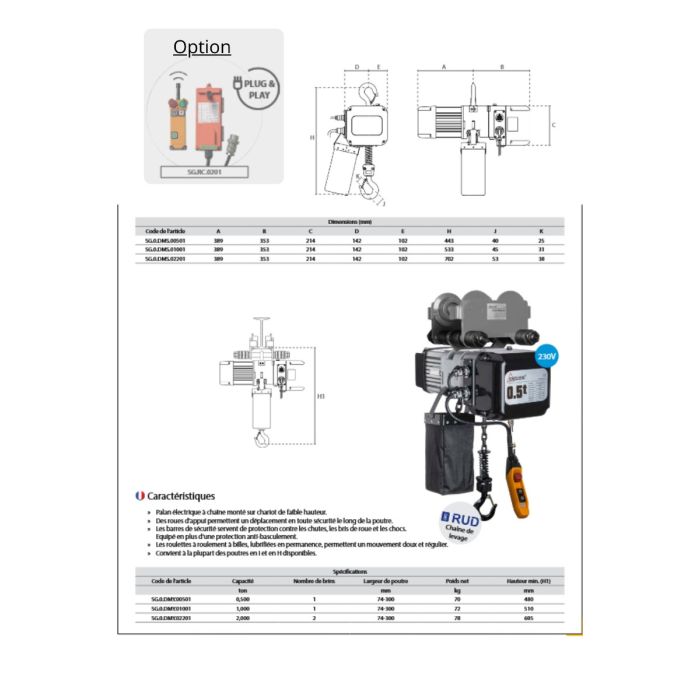

Version sur chariot faible hauteur (DMY)
- SG.0.DMY.00501 : CMU 0,500 t | Brins 1 | Largeur de poutre 74–300 mm | Poids net 70 kg | Hauteur min. H1 480 mm
- SG.0.DMY.01001 : CMU 1,000 t | Brins 1 | Largeur de poutre 74–300 mm | Poids net 72 kg | Hauteur min. H1 510 mm
- SG.0.DMY.02201 : CMU 2,000 t | Brins 2 | Largeur de poutre 74–300 mm | Poids net 78 kg | Hauteur min. H1 695 mm
Contenu de livraison
- Palan livré avec boîtier de commande, câble d’alimentation et boîte à chaîne
- Certificat de contrôle, déclaration CE de conformité, mode d’emploi
| Marque | Delta |
|---|---|
| Vitesse (m/min) | 1.8/7 |
