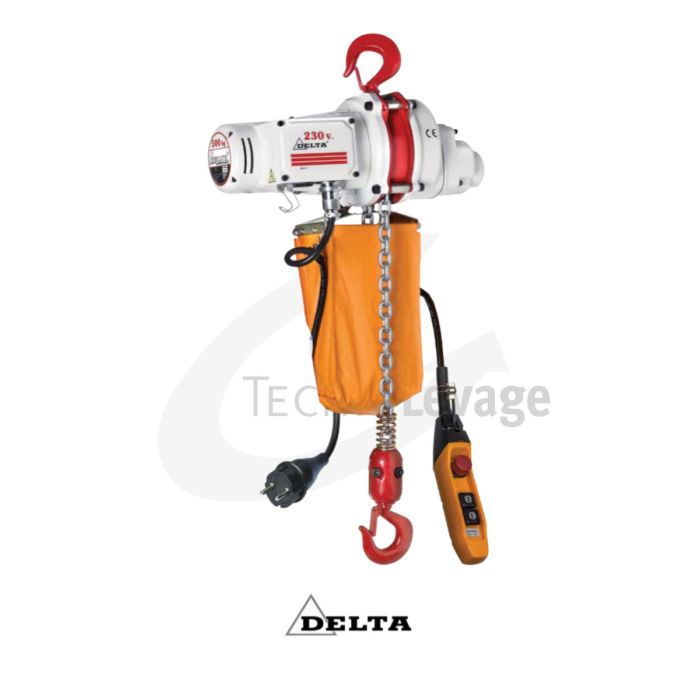

Palan électrique à chaîne US – Hoisting Equipment – jusqu’à 2 tonnes

Introduction courte

Le palan électrique à chaîne US est conçu pour les opérations de levage de marchandises dans des environnements professionnels. Compact et léger, il offre une prise en main simple et une mise en service immédiate, tout en respectant la Directive Machines 2006/42/CE.

Avantages clés

• Adapté à une large gamme d’applications commerciales
• Conception légère facilitant le transport et l’installation
• Crochet de charge pivotant avec linguet de sécurité
• Livré prêt à l’emploi avec commande, câble d’alimentation et boîte à chaîne
• Documentation complète fournie : certificat de contrôle, déclaration CE et notice d’utilisation

Description fonctionnelle

Le palan électrique à chaîne US fonctionne en simple vitesse et est destiné exclusivement au levage de marchandises. Il est équipé d’un frein mécanique assurant le maintien de la charge en cas de coupure de courant.

La protection contre les surcharges est assurée par un embrayage à friction, complété par une protection numérique sur certaines versions. Selon les modèles, la limitation de course est réalisée soit par embrayage à friction, soit par un fin de course électromagnétique supérieur, la position basse restant protégée par l’embrayage.

Applications / cas d’usage

• Levage de marchandises en atelier
• Manutention dans des applications commerciales
• Opérations de levage fixes nécessitant une commande filaire

Restriction d’usage :
Ne convient pas au levage ou au transport de personnes.

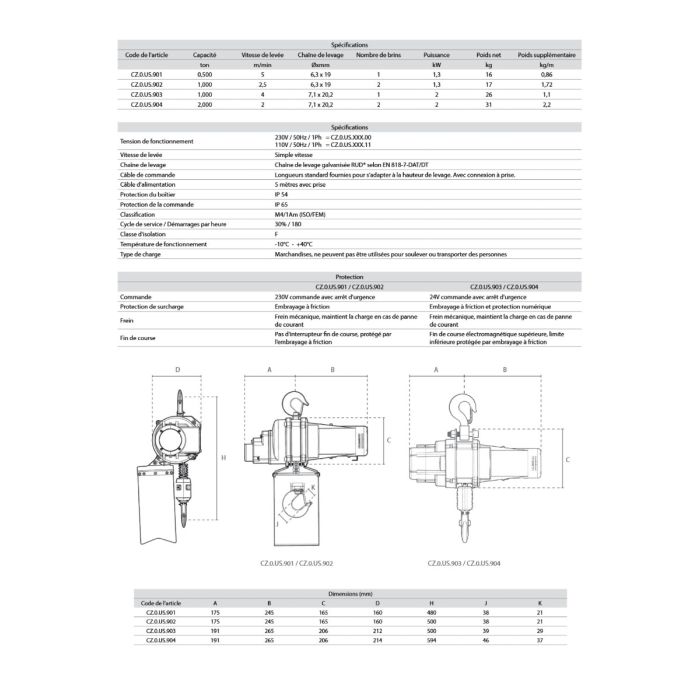

Caractéristiques techniques

• Capacité de charge : de 0,5 à 2 tonnes
• Vitesse de levée : simple vitesse (2 à 5 m/min selon version)
• Chaîne de levage : chaîne galvanisée RUD® selon EN 818-7-DAT/DT
• Crochet : crochet de charge pivotant avec linguet de sécurité
• Tension de fonctionnement : 230 V / 50 Hz / 1 Ph ou 110 V / 50 Hz / 1 Ph
• Puissance moteur : de 1,3 à 2 kW selon version
• Protection de surcharge : embrayage à friction, avec protection numérique selon version
• Frein : frein mécanique avec maintien de charge en cas de panne de courant
• Fin de course : absent ou fin de course électromagnétique supérieur selon version
• Indice de protection boîtier : IP 54
• Indice de protection commande : IP 65
• Classification : M4 / 1Am (ISO/FEM)
• Cycle de service : 30 % – 180 démarrages/heure
• Classe d’isolation : F
• Température de fonctionnement : -10 °C à +40 °C
• Conformité : Directive Machines 2006/42/CE
• Livré avec : boîte de commande, câble d’alimentation 5 m avec prise, boîte à chaîne, certificat de contrôle, déclaration CE de conformité, mode d’emploi

Variantes disponibles

• CZ.0.US.901 – 0,5 t – 5 m/min – 1 brin – protection par embrayage à friction
• CZ.0.US.902 – 1 t – 2,5 m/min – 2 brins – protection par embrayage à friction
• CZ.0.US.903 – 1 t – 4 m/min – 1 brin – fin de course électromagnétique supérieur
• CZ.0.US.904 – 2 t – 2 m/min – 2 brins – fin de course électromagnétique supérieur
