Palan manuel à chaine DELTA ALUM

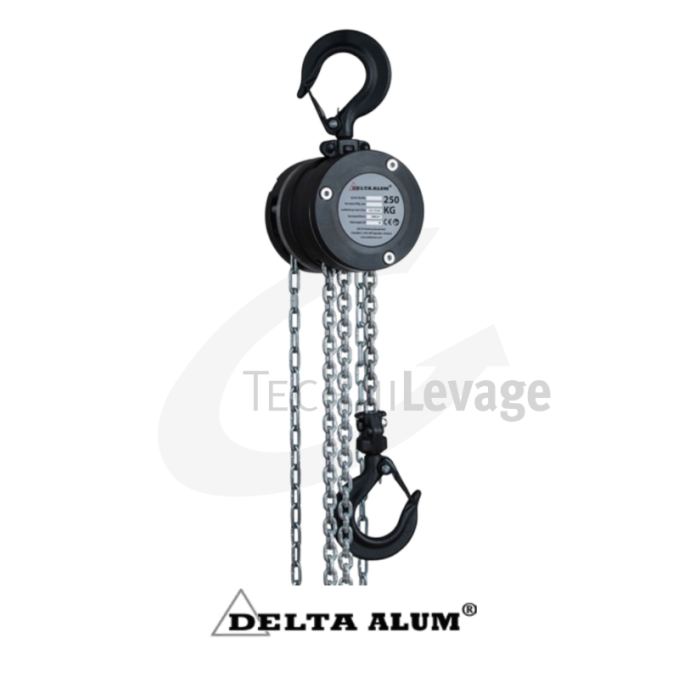

Palan à chaîne manuel DELTA ALUM® 360° : boîtier aluminium ultra léger et couvercle rotatif pour lever dans toutes les directions, avec frein de sécurité automatique.

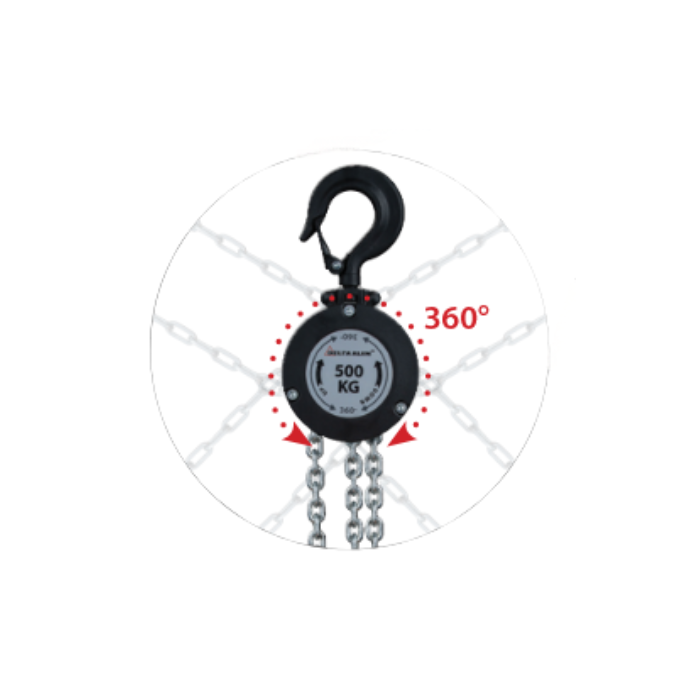

- Rotation 360° du couvercle de chaîne manuelle pour travailler sans contrainte d’orientation
- Accès facilité au frein et à la boîte de vitesses pour un entretien plus simple
- Crochets acier forgé avec linguet et indicateurs de déformation pour un contrôle visuel rapide
- Disponible en CMU 0,25 t ou 0,5 t (références SG.0.3600250 / SG.0.3600500)
En stock
- SKU
- AL.0.0000-config
Le palan à chaîne manuel en aluminium 360° DELTA ALUM® est conçu pour les opérations de levage de marchandises nécessitant une grande liberté de positionnement : le couvercle de la chaîne manuelle pivote à 360°, permettant une utilisation dans pratiquement n’importe quelle direction de traction.
Son boîtier en aluminium associe légèreté et résistance, tandis que la transmission guidée par des paliers de haute qualité et l’usinage précis des arbres, pignons et roues dentées contribuent à un fonctionnement régulier. Le frein de sécurité automatique (deux disques de friction et cliquets) et l’accès simplifié aux organes internes facilitent la maintenance.
Conforme à la Directive Machines 2006/42/CE et livré avec certificat de contrôle, déclaration CE de conformité et mode d’emploi.

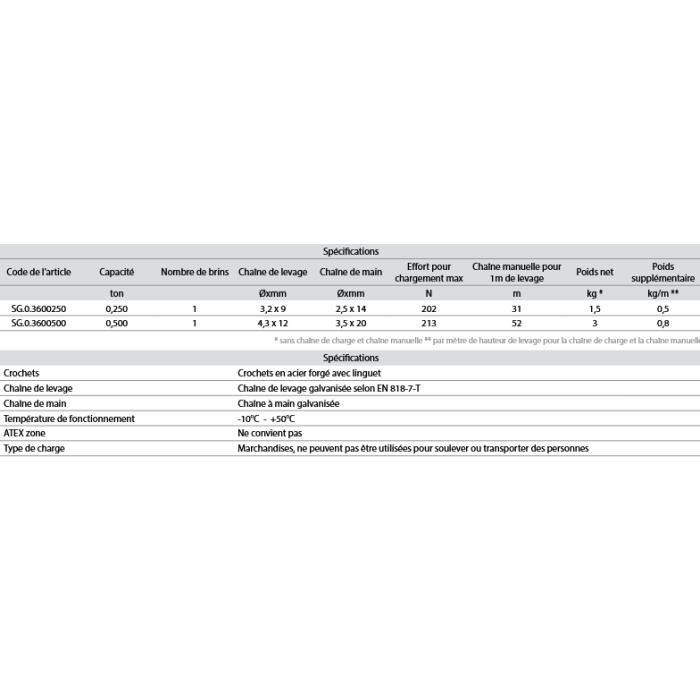

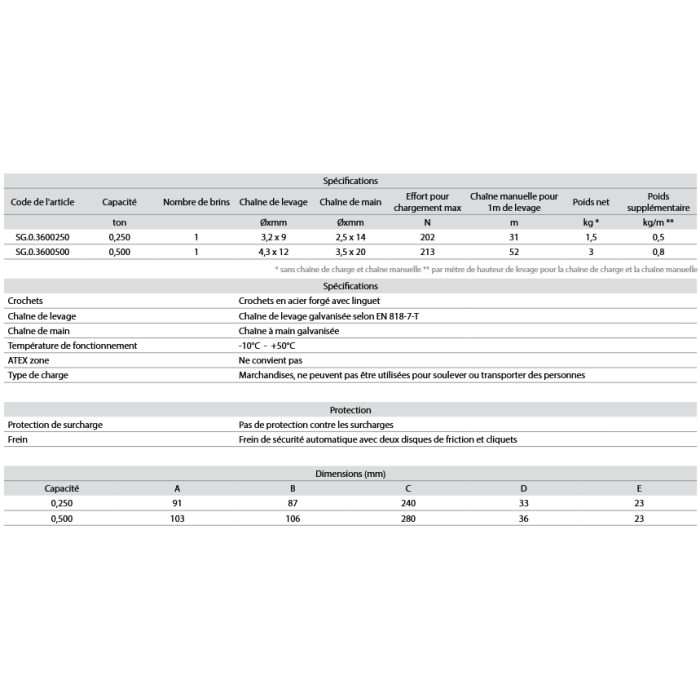

C) Caractéristiques techniques
| Type | Palan à chaîne manuel aluminium 360° |
|---|---|
| Références (variantes) | SG.0.3600250 / SG.0.3600500 |
| CMU | 0,250 t / 0,500 t |
| Nombre de brins | 1 (selon variante) |
| Frein | Frein de sécurité automatique, 2 disques de friction + cliquets |
| Protection surcharge | Aucune (pas de protection contre les surcharges) |
| Crochets | Acier forgé avec linguet + indicateurs de déformation |
| Chaîne de levage | Galvanisée EN 818-7-T (Ø×mm selon variante) |
| Chaîne de main | Galvanisée (Ø×mm selon variante) |
| Effort pour chargement max | 202 N (0,25 t) / 213 N (0,5 t) |
| Chaîne manuelle pour 1 m de levage | 31 m (0,25 t) / 52 m (0,5 t) |
| Température de fonctionnement | -10°C à +50°C |
| ATEX | Ne convient pas |
| Type de charge | Marchandises uniquement (interdit pour personnes) |

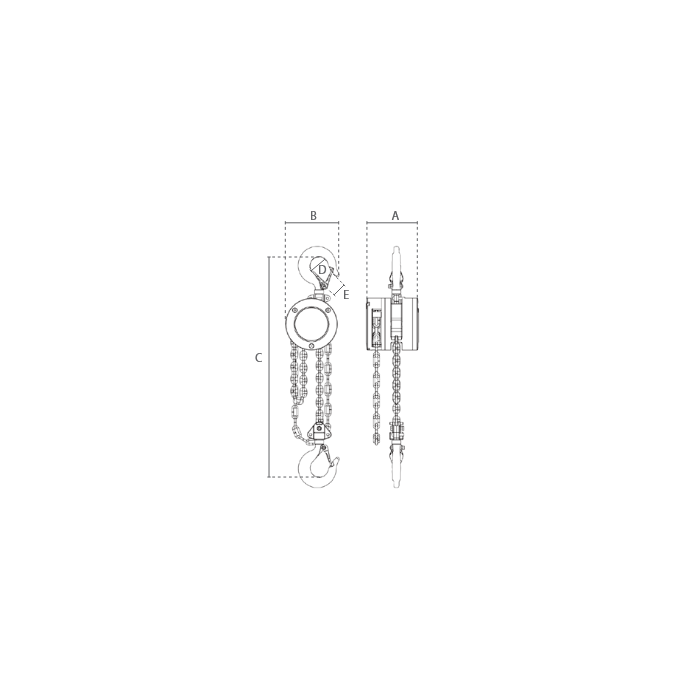

| Dimensions (mm) |
|
| Poids net | 1,5 kg (0,25 t) / 3 kg (0,5 t) * |
| Poids supplémentaire | 0,5 kg/m (0,25 t) / 0,8 kg/m (0,5 t) ** |
| Coefficient de sécurité | Non spécifié |
| Hauteur de levage standard | Non spécifié |
| * sans chaîne de charge et chaîne manuelle — ** par mètre de hauteur de levage (chaîne de charge + chaîne manuelle) | |
D) Variantes
À créer comme produits simples.
- SG.0.3600250 — CMU 0,250 t — Chaîne levage 3,2×9 mm — Chaîne main 2,5×14 mm — Dimensions A/B/C/D/E : 91/87/240/33/23 mm — Poids net 1,5 kg*
- SG.0.3600500 — CMU 0,500 t — Chaîne levage 4,3×12 mm — Chaîne main 3,5×20 mm — Dimensions A/B/C/D/E : 103/106/280/36/23 mm — Poids net 3 kg*
| Vitesse (m/min) | 1.8/7 |
|---|
